关键词：稳定性分析仪，喷墨油墨，喷墨油墨稳定性测试，LUMiSizer
一、喷墨油墨的介绍及稳定性测试的必要性
1. 喷墨油墨的介绍和特性
功能材料喷墨打印技术凭借无掩模直写、非接触沉积、材料损耗低、图案可柔性设计等优势，已广泛应用于广告印刷、OLED显示、印刷电子、仿生伪装、辐射冷却等多个高端领域。金属氧化物基喷墨油墨是功能喷墨油墨的重要分支，将印刷技术从传统色彩复刻、信息传递拓展到生物技术、特种防护、电子器件制备等新兴场景。
作为典型的高性能无机颜料，Cr2O3 具备优异的化学稳定性、高温抗氧化性与机械强度，且着色力强、抗迁移性好，是喷墨油墨的优质功能填料。铬离子特殊电子构型使其可见光光谱与天然叶绿素高度相似，可模拟绿叶太阳光谱反射特征，在仿生伪装领域价值突出；同时在近红外波段具备高反射率，可用于制备彩色辐射冷却器，兼顾外观修饰与降温功能。将Cr2O3与喷墨打印结合，能简化从设计到涂覆新图案的过程，降低生产成本，是特种喷墨油墨的重要研发方向。
喷墨打印对油墨品质有着极为严苛的要求，打印喷头孔径仅数十微米，为避免喷头堵塞，油墨中功能填料需达到亚微米级，且在储存、打印全流程中保持均匀分散，无颗粒团聚、无分层沉降。
2. 油墨分散稳定性测试的必要性
用常规机械研磨来分散喷墨油墨，仅依托外力完成物理打散，难以打破颜料颗粒与溶剂间的界面结合结构，即便用专用分散剂，颗粒团聚、重力沉降问题依旧存在。油墨的分散稳定性不好既大幅减小储存有效期，又会在喷墨作业中造成喷头堵塞、打印漏印、色彩斑驳不均等质量问题。想要从源头规避上述质量隐患，精准测试油墨的分散稳定性成为必不可缺的质控环节。
而行业沿用已久的自然静置目视观测法，依靠人眼主观判别分层、沉降表观状态，无任何定量数据作为稳定性评判依据；此外自然沉降试验观测周期可达几个月乃至数年，这将会严重影响油墨配方筛选、生产工艺优化进度，完全无法适配质控与新品研发的检测需求。传统检测手段存在明显短板，行业急需快速、定量的分散稳定性检测方法。
二、LUMiSizer稳定性分析仪简介及工作原理
LUMiSizer稳定性分析仪是专为油墨、浆料、悬浮液、胶体等多相体系开发的专业稳定性表征设备，核心依托STEP时空分辨消光测试技术，结合离心加速沉降原理，实现对喷墨油墨沉降行为、团聚趋势、分层过程的全程动态监测与定量分析。
其工作原理为：利用高速离心加速油墨体系内颗粒的沉降、团聚、分层行为，同时采用光学传感器实时采集样品整管高度方向的透光率变化，全程采集、存储不同测试时间、不同管段高度对应的透光率数据。设备可自动计算不稳定性指数，以量化数值直观判定油墨分散稳定等级。其中，不稳定性指数越大，代表油墨越易分层沉降；不稳定性指数越小，则代表油墨的分散稳定性越好。此外，LUMiSizer可同时测试12个样品，根据客户需求可调温度范围4℃-60℃，最高浓度可达90%。
该仪器的最大优势是加速模拟自然沉降，短时间离心测试即可等效推算油墨数月甚至数年的储存稳定性能，彻底解决传统静置测试耗时久、无法量化、主观性强的弊端，为喷墨油墨稳定性评价提供标准化、数据化的检测手段。
三、LUMiSizer分散稳定性分析仪在Cr2O3喷墨油墨中的应用
1. 测试样品准备
本次研究配制两组对照喷墨油墨样品：
1）传统球磨油墨：将Cr2O3粉体、分散剂、聚丙烯酸、二甘醇二乙醚加入到含有氧化锆球的玛瑙罐中，经高速球磨8h制备得到油墨样品。
2）胶体油墨：将三乙酰丙酮铬溶于乙醇，磁力搅拌后转入高压釜进行高温溶剂热反应，所得胶体室温密封储存；经旋蒸浓缩后加入高沸点二乙二醇二乙醚，调配得到符合目标粘度与表面张力的喷墨打印专用油墨。
2. 测试条件
采用LUMiSizer稳定性分析仪开展对比测试，设定4000rpm高速离心，测试时长5h，通过离心加速原理，等效模拟油墨2.5年自然静置沉降过程，快速评估长效储存稳定性。
3. 测试结果与数据分析
1）传统球磨油墨：随离心测试时间增加，体系透光率从初始2%快速攀升至90%，固液界面出现明显迁移，最终完全分层、颜料彻底沉降；仪器测算不稳定性指数趋近于1，体系分散稳定性极差，折算等效自然稳定时长仅100天，无法满足长期储存与连续喷墨打印要求。
2）胶体油墨：在全程5h离心加速测试中，体系透光率无明显波动，整体状态均匀，无分层、无沉淀，仪器测算不稳定性指数始终接近于0，证明油墨胶体结构高度稳定，可实现2.5年长期储存无团聚、无沉降，完全适配喷墨打印长期使用需求，也验证了一步溶剂热法制备工艺在长效稳定油墨研发中的优势。

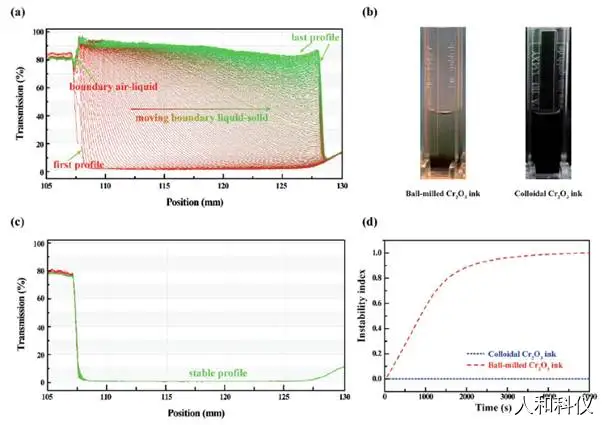

使用LUMiSizer稳定性分析仪测得的（a）球磨Cr2O3油墨和（c）胶体Cr2O3油墨的透光率与位置分布图
（b）离心后球磨Cr2O3油墨（左）和胶体Cr2O3油墨（右）的照片 (d) 球磨Cr2O3油墨（红色虚线）和胶体Cr2O3油墨（蓝色点线）的不稳定性指数随时间的变化图
四、LUMiSizer分散稳定性分析仪在喷墨油墨行业的应用价值
1. 快速定量比对：突破传统肉眼观测的局限，以不稳定性指数、透光率变化、沉降动力学数据为依据，实现油墨分散稳定性的数字化、标准化比对，规避主观判断误差。
2. 大幅缩短研发周期：数小时加速测试即可等效推算数年自然稳定性，快速筛选油墨配方、优化制备工艺，尤其适用于金属氧化物、无机颜料等难分散喷墨油墨的研发。
3. 指导工艺迭代优化：通过对比不同制备方法、不同前驱体、不同温度条件下油墨的稳定性差异，反向优化溶剂热工艺、球磨参数、分散剂配比，从机理上提升油墨的分散稳定性。
4. 适配特种功能油墨检测：不仅适用于普通印刷喷墨油墨，更能满足仿生伪装、辐射冷却、印刷电子等高端金属氧化物基功能油墨的稳定性检测需求。
五、总结
喷墨油墨的分散稳定性是决定产品储存寿命、打印品质与产业化应用的核心指标，传统评价方法已无法适配行业高端化、功能化的发展趋势。LUMiSizer分散稳定性分析仪凭借STEP时空分辨消光技术+离心加速模拟的核心优势，可快速、精准、定量表征喷墨油墨的沉降与团聚行为，实现长效稳定性的短期预测。
在Cr2O3喷墨油墨的研发应用中，该仪器为长效稳定型金属氧化物油墨制备提供了可靠数据支撑，清晰量化了传统球磨工艺与一步溶剂热工艺的油墨稳定性差异，验证了一步溶剂热法制备工艺在长效稳定油墨研发中的优势。未来，LUMiSizer分散稳定性分析仪将成为喷墨油墨配方研发、工艺优化、品质管控不可或缺的核心检测设备，推动功能喷墨油墨在伪装防护、印刷电子、智能纺织等领域的规模化落地应用。
上海人和科学仪器有限公司
联系方式：4008-200-117
网址：www.renhe.net
详细资料欢迎联系：
吴经理：13918294437
