风力涡轮机由于其工作环境，需要做耐腐蚀、耐摩擦、抗冰等处理，这些功能的实现都离不开各种特殊涂层。在选择涂层时，除了要满足上述功能外，涂层的附着强度也非常重要。本文测量了两种不同涂层的附着强度。
l 样品 两种不同涂层玻璃纤维基材
l 尺寸 20×20×13mm
l 两种样品涂层厚度和外观不同
A:涂层厚度0.2mm，表面无光泽
B:涂层厚度0.5mm，光泽表面
l 仪器 LUMiFrac粘附力分析仪
l 粘结剂 氰基丙烯酸盐粘合剂、环氧树脂1、环氧树脂2
l 涂层处理 预切割、不切割
根据上述条件，分五组进行了测试：

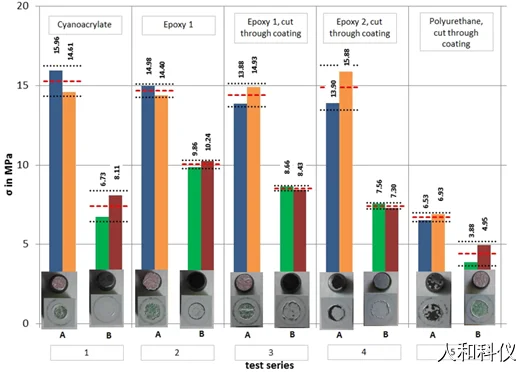

.png)
从断裂强度可以得出：
l 第五组数据偏离所有测试，属于异常结果，不做分析
l A 涂层断裂强度为15MPa左右
l B涂层的断裂强度为7-9Mpa
但是不能仅凭断裂强度分析附着强度，需要结合失效模式：

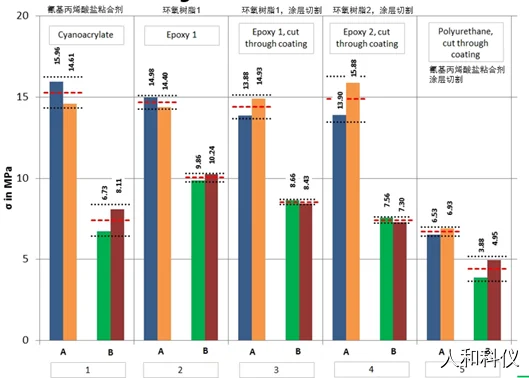

.png)
结合失效模式，得出以下结论：
l A涂层失效模式为涂层分层，其表层涂层的附着强度约为15MPa
B涂层样品的失效模式为粘结失效，断裂
l 强度为粘结剂与涂层的粘结强度
l 因此需要选择与B涂层粘结强度更高的粘结剂进一步测量
通过以上试验，进一步确认粘附力测试中需要非常注意的两个方面：粘结剂的选择、结合失效模式与断裂强度进行分析。
上海人和科学仪器有限公司
联系方式：4008-200-117
网址：www.renhe.net
详细资料欢迎联系：
吴经理：13918294437
邮箱：info@renhesci.com
