MLCC（Multi-layer Ceramic Capacitors）是片式多层陶瓷电容器英文缩写。是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（端电极），从而形成一个类似独石的结构体，故也叫独石电容器。

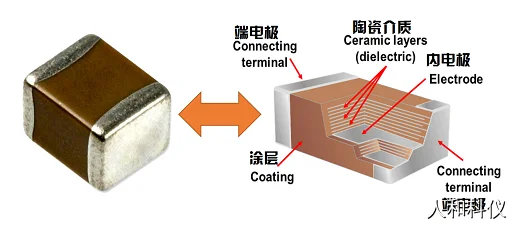

图1 MLCC结构
MLCC是用量较大、发展较快的片式电子元件品种之一，已被广泛应用于通讯、计算机及外围产品、消费类电子、汽车电子和其他信息电子领域，在电子线路中起到振荡、耦合、旁路和滤波等作用。而介质材料是MLCC中重要的组成部分，介质材料钛酸钡（BT）因其具有介电常数高、介电损耗小以及良好的铁电和绝缘性能被广泛用于制备MLCC。MLCC 生产过程中，首先需调浆，即将陶瓷粉和粘合剂、溶剂等按一定比例分散研磨处理，形成陶瓷浆料。质量良好的陶瓷浆料的制备是制作MLCC的基础。常用的陶瓷浆料是砂磨机处理后的钛酸钡浆料，但是采用砂磨机，清洗不方便，浆料的分散性不好，颗粒的粒径较大且分布比较宽，产品性能也有局限。所以，选择良好分散研磨效果的设备显得尤为重要。
为了解决上述技术问题，我们提供了用TRILOS超高压纳米均质机，制作MLCC用钛酸钡浆料的方法。
1. TRILOS超高压纳米均质机介绍：
TRILOS超高压纳米均质机采用高压喷射原理，能够在短时间内产生巨大的剪切力，碰撞力，气穴力，从而将大量能量集中作用于物料，使物料的成分以完全的均质的状态存在，能够大幅提升效率。
TRILOS超高压纳米均质机不堵不漏，采用10寸工业触控屏，可实时监控压力曲线图，最高压力可达4000bar。

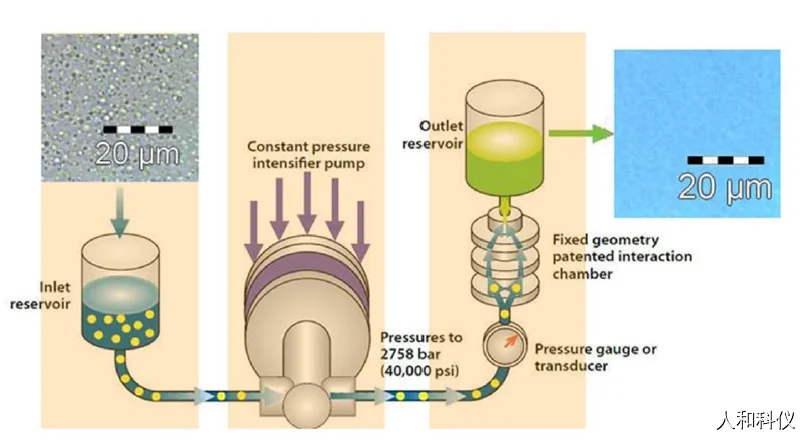

图2 均质机原理图

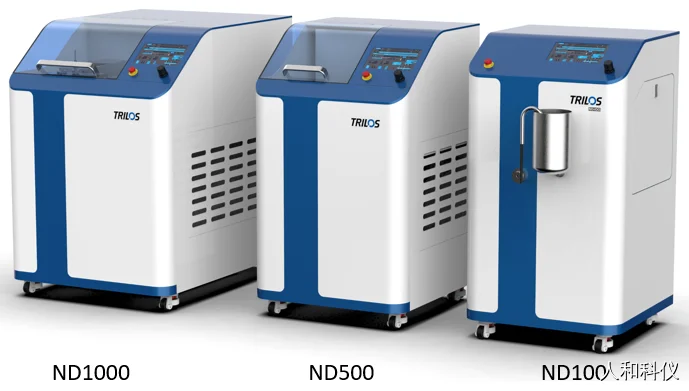

图3 各型号的TRILOS超高压纳米均质机
2. 实验描述：
采用TRILOS ND100超高压纳米均质机，将钛酸钡浆料先在1000bar压力下处理10遍，然后在1500bar压力下再处理3遍。分别采用LISICO分散均质分析测试仪和LUMiSizer分散均质分析测试仪，测试各样品的分散性。
3. 测试结果与分析：
LISICO分散均质测试结果如图5所示。一般地，样品的弛豫时间越小，说明颗粒吸附的溶剂越多，固液之间的亲和性越好，颗粒的分散性越好。由图可知，随着均质次数的增加，样品的弛豫时间大幅减小，表明其分散性显著改善，其中，B-0为均质处理前的样品。
图4 LISICO分散均质分析测试仪（核磁共振法）
图5 超高压均质次数对钛酸钡浆料分散性的影响
采用LUMiSizer分散均质分析测试仪，测试均质前后钛酸钡样品的长期分散性，结果如图7所示。使用该仪器最多可以比用肉眼在自然重力下观察试管的分离过程快2300倍。只需数分钟或数小时，而不是几个月或几年，就能完成分散体在原始浓度下的快速分散性排序。以不稳定性指数为指标进行分散性分析，不稳定性指数越低代表体系的分散性越好。由图可知，相较均质处理前的B-0样品，处理后的样品的不稳定性指数较低，表明高压均质有利于钛酸钡浆料分散性的提高。此外，将均质压力从1000bar提高到1500bar（B-13），样品的不稳定性指数变化不大，表明均质压力对钛酸钡浆料的分散性影响不大。其中，在1000bar下处理2次的样品（B-2）的分散性最好。
图6 LUMiSizer分散均质分析测试仪（测试条件：1150 g，16h，25℃）

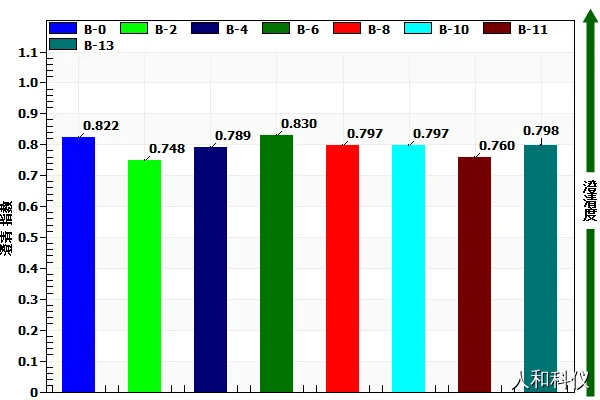

图7 均质前后钛酸钡浆料的不稳定性指数对比

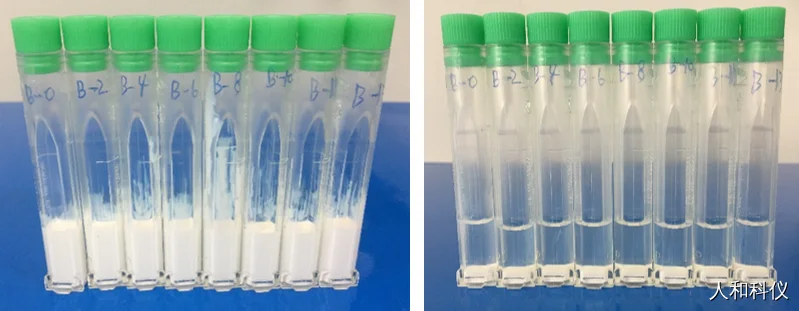

图8 分散性测试前（左）和测试后（右）各样品的图片
4. 结论：
TRILOS超高压纳米均质机，对MLCC用钛酸钡浆料有良好的分散作用。在1000bar下处理2次后，样品的长期分散性最好。
