精确、快速、便携
应用领域:
金属,复合材料,织物等材质表面的划痕,裂纹,磨损,刮擦、凹坑、凿击、腐蚀等表面缺陷的现场检测和分析;
铆接,焊接,接缝等阶差和凹凸量的三维检测;三维面粗糙度测量分析;
划窝孔,槽深,圆弧,倒角等几何尺寸测量;

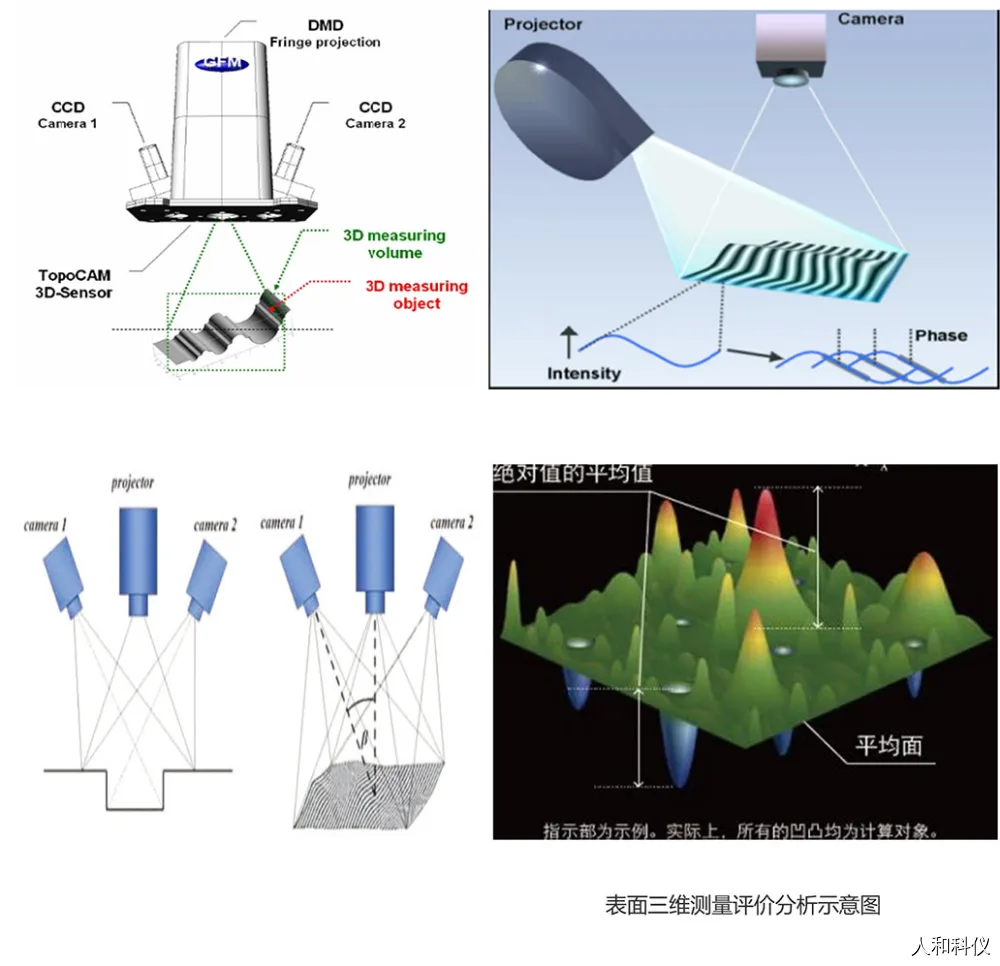

测量原理:
德国GFM公司基于激光条纹相位投影技术和DSP高速图像处理芯片研制的便携式三维光学表面划痕测量仪,用于现场表面质量特性的检测,具有测量速度快,测量准确,便携性等优点。
仪器特点:

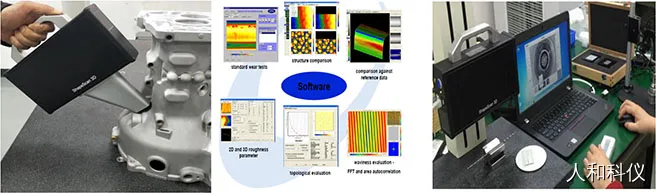

便携式现场检测大型零件表面划痕缺陷,阶差等表面几何特性参数;
三维测量表面划痕缺陷,通过拓扑色差图直观检测出划痕缺陷较深的部位;
专业的划痕测量分析软件,多种滤波方式:包含了多项式滤波,高斯滤波,均值滤波等,有效消除曲面轮廓,倾斜,噪音信号,毛刺,灰尘等因素对测量结果的影响;
大倾角光路设计,以及蓝光LED光源,测量不受高反光曲面的影响;
SDK软件包,开放仪器接口,可二次开发;

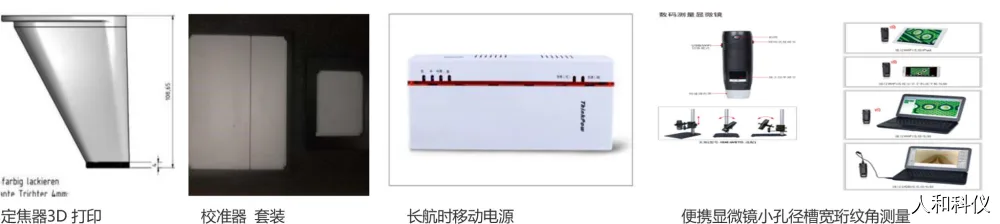

仪器附件
