关键词：辉光放电发射光谱仪；SPECTRUMA GDA；MLCC 多层陶瓷电容器；端电极；贱金属电极；质量管控；失效分析
随着消费电子、汽车电子与工业控制领域对MLCC（多层陶瓷电容器）小型化、高容值、高可靠性的需求持续升级，贱金属电极（BME）体系已成为行业主流技术路线。以BaTiO₃为介质基体、镍为内电极、铜-镍-锡为外端电极的多层异质结构，使得纳米至微米尺度的层间元素互扩散、镀层厚度均匀性、界面氧化与杂质分布，成为决定器件电性能与长期可靠性的核心因素。
传统SEM-EDS、XPS等表征手段，或存在深度剖析能力不足、或存在测试效率低、或无法同时覆盖导体与非导体多层体系的局限，而射频辉光放电发射光谱仪（RF-GD-OES）凭借逐层溅射、连续深度定量、导体/非导体兼容的技术特性，逐渐成为MLCC研发与量产质控的关键分析工具。德国SPECTRUMA旗下GDA 750 HR、GDA 650 HR等系列机型，依托成熟的高频辉光光源技术与高分辨率光学系统，在电子陶瓷与多层镀层领域形成了明确的技术适配性，被逐步应用于MLCC全产业链的材料表征与质量管控。
一、SPECTRUMA GDA系列适配MLCC场景的核心技术能力
MLCC材料体系兼具金属导电层与陶瓷非导电介质，且结构尺寸横跨纳米级界面到微米级功能层，对分析设备的光源模式、深度分辨率、元素覆盖范围均提出了严苛要求。SPECTRUMA GDA系列的硬件配置，恰好与这类复杂多层体系的检测需求高度匹配。
1. 标配高频辉光放电源，实现导体-非导体体系全覆盖
GDA 750 HR与GDA 650 HR均标准配置高频（射频）辉光放电源，突破了直流辉光仅能测试导电样品的限制，可直接对BaTiO₃基陶瓷、玻璃相绝缘层等非导电材料进行溅射剖析。这一特性是其能够应用于MLCC的核心前提——既可以单独测试金属端电极镀层，也可以直接分析陶瓷介质本体，更能够对“镍电极-钛酸钡介质”的共烧界面进行连续深度扫描，无需针对不同材质切换测试设备。
针对陶瓷等难激发样品，设备配备等离子体点火辅助功能，可降低起辉难度，提升长时间测试的等离子体稳定性，减少陶瓷样品溅射过程中的热损伤与开裂风险。
2. 纳米级深度分辨率与宽量程覆盖，适配多层级结构
在深度剖析性能上，GDA系列依靠快速响应的光电倍增管（PMT）检测器，可稳定识别100nm以下的超薄镀层与界面扩散层，极限层分辨率可达1纳米级别；同时最大分析深度可延伸至200μm以上，单条深度曲线即可覆盖从表面纳米级氧化层、亚微米级阻挡层到微米级电极/介质层的完整结构。
对于MLCC而言，这一量程范围刚好匹配端电极（总厚度数微米）、单组介质-电极界面（扩散层百纳米级）的尺寸特征，无需分阶段测试即可一次性获得完整的元素深度分布曲线，大幅提升研发与质控的测试效率。
3. 全元素检测能力，兼顾主量、掺杂与轻元素
GDA系列可检测从氢到铀的几乎所有元素，既可以定量Ba、Ti、Ni、Cu、Sn等基体主量元素，也可以检出Mg、Mn、Si、Ca等陶瓷掺杂元素，更能够精准测定C、N、O等轻元素的深度分布。
轻元素检测能力对MLCC行业尤为关键：一方面可以评估端电极表面的氧化程度与有机污染，解释可焊性不良问题；另一方面可以监测陶瓷介质内部的氧含量变化，为贱金属电极共烧气氛的优化提供量化依据。同时设备采用涡旋式无油真空泵，可避免碳氢化合物污染对轻元素测试造成的背景干扰，保障C、O定量的准确性。
4. 灵活的光斑配置与样品兼容性，适配小尺寸器件
SPECTRUMA辉光灯支持1mm至8mm多种内径阳极可选，可根据MLCC样品尺寸选择匹配的溅射光斑。对于尺寸较小的片式MLCC，可通过选择小光斑配合截面抛光制样，实现对单组电极-介质界面的精准定位分析；对于端电极整面测试，则可选用大光斑提升结果的代表性。此外设备对轻微弯曲、异形的样品也具备一定兼容性，降低了制样的严苛程度。
二、SPECTRUMA GDA系列在MLCC产业链的核心应用场景
从上游粉体浆料研发，到中游器件制造的过程质控，再到下游失效分析与可靠性验证，射频GD-OES均可提供量化的深度成分数据，支撑工艺优化与质量管控。
1. 端电极多层镀层深度定量与工艺质控
MLCC外端电极普遍采用“铜基底层-镍阻挡层-锡可焊层”的三层结构，每层厚度从数百纳米到数微米不等，镀层厚度偏差、层间互扩散过度、表面氧化超标，都会直接导致焊接不良、端头脱落等失效。
利用GDA系列的深度剖析功能，可在单次测试中获得Cu、Ni、Sn、O等元素随深度的连续分布曲线，一次性完成三项核心检测：一是各功能层的厚度定量，替代传统金相切片的人工测量，效率提升数倍；二是高温回流焊后Sn向Ni层、Ni向Cu层的互扩散程度量化，评估焊接工艺对端头结构的影响；三是表面氧化层厚度与碳污染水平检测，快速定位可焊性不良的根本原因。
相较于同类型设备，GDA系列稳定的溅射速率与校准曲线线性，更适合产线端的批量来料抽检与成品质控，能够快速识别电镀工艺波动、烧附工艺异常带来的镀层结构变化。
2. 镍内电极-陶瓷介质共烧界面互扩散研究
BME型MLCC的核心技术难点，在于镍内电极与BaTiO₃介质在高温共烧过程中的元素互扩散控制。镍原子向陶瓷介质扩散会引发半导化，导致漏电流升高、绝缘电阻下降；钡、钛元素向镍电极扩散则会改变电极结构，影响电极连续性与容量精度。
通过将MLCC样品进行截面抛光，采用GDA系列的射频模式垂直溅射界面区域，可以获得Ni、Ba、Ti、O等元素的深度分布曲线，精准量化互扩散层的厚度与元素浓度梯度。研发人员可通过对比不同烧结温度、保温时间、氧分压条件下的界面扩散数据，优化共烧工艺曲线；也可以评估不同掺杂配方的介质陶瓷对元素扩散的抑制效果，支撑高可靠性MLCC的材料体系开发。
采用Spectruma GDA 750 HR RF模式直接测非导电 BaTiO₃陶瓷；得到 Ni、Ba、Ti、O 深度曲线；识别Ni 电极表面原位生成几 nm 20 nm NiO 界面层、Ni Ba Ti O 互扩散区；对应 TEM 的四层界面结构。
3. 介质陶瓷本体掺杂均匀性与杂质分析
MLCC的温度特性（如X7R、X5R、COG）高度依赖BaTiO₃基体中掺杂元素的种类与分布均匀性。Mg、Mn、稀土元素等掺杂剂的局部偏析，会造成器件温度特性漂移、批次稳定性差。
使用GDA系列对陶瓷介质本体或压片后的粉体样品进行深度剖析，既可验证主量元素Ba/Ti的化学计量比，也能同步检测多种掺杂元素的深度分布一致性，识别粉体表面偏析、烧结过程元素迁移等问题。同时设备的亚ppm级检出能力，可用于筛查Na、K等有害碱金属杂质，避免杂质引发的介质老化与可靠性失效。
4. MLCC失效分析与可靠性验证
在MLCC的失效分析场景中，GD-OES是快速定位失效诱因的高效工具。针对端头腐蚀、镀层起皮、高温高湿偏置（HTGB）后绝缘电阻下降等常见失效模式，通过对比失效样品与正常样品的元素深度谱图，可以快速识别：
- 端电极是否发生腐蚀元素侵入、氧化层异常增厚；
- 电极-介质界面是否出现异常元素迁移与偏聚；
- 可靠性试验前后，轻元素与杂质元素的分布变化。
相较于断面形貌观察，深度成分曲线能够提供更直接的化学信息，帮助工程师快速缩小失效原因范围，为整改方案提供数据支撑。
5. 上游原材料质量管控
对于MLCC上游的介质粉体、镍电极浆料、铜端浆供应商而言，GDA系列可用于原材料入厂检验：一方面检测粉体的整体成分与杂质水平，另一方面通过深度剖析识别粉体表面的元素偏析，避免表面成分异常的粉体进入后续工序，从源头保障器件性能的一致性。
三、MLCC场景下的测试实操要点与技术定位
1. 样品制备与测试参数优化
完整叠层的MLCC芯片尺寸微小，且内部为多层交替结构，无法直接进行垂直深度剖析。行业通用做法是将芯片镶嵌后进行截面抛光，使目标层（单组电极-介质界面或端电极断面）暴露于同一平面，再选择匹配尺寸的光斑进行溅射测试。

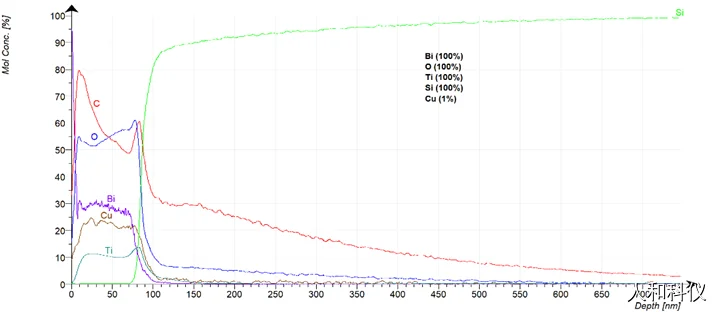

针对陶瓷-金属复合体系，需优化射频功率、氩气气压与脉冲参数，在保证溅射稳定性的同时，降低界面热扩散带来的测试误差。深度定量可通过标准样品建立溅射速率模型，结合ISO 11505等相关标准的方法进行校准，提升厚度与浓度的定量精度。

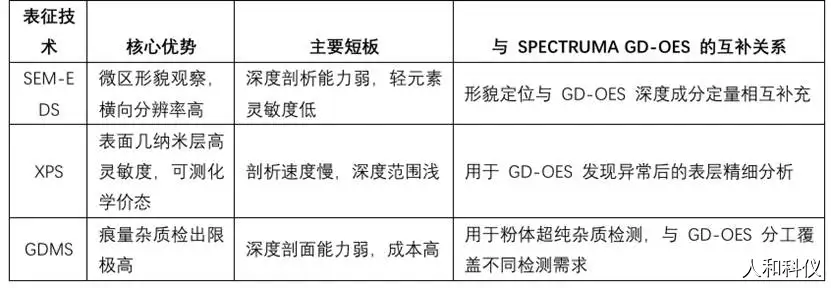

2. 与其他表征技术的互补定位
SPECTRUMA GD-OES的核心价值，在于平衡了测试深度、元素范围、测试效率与样品兼容性，是MLCC研发与量产质控中兼顾“深度-效率-成本”的主力表征手段。
四、行业应用现状与展望
目前，SPECTRUMA的GD-OES设备在欧洲电子陶瓷与被动元件领域拥有长期的应用积累，国内也逐步有头部MLCC企业、电子陶瓷材料厂商与第三方检测机构引入GDA系列机型，主要应用于端电极镀层质控、陶瓷材料研发与失效分析环节。
随着车规级、工业级MLCC市场占比持续提升，行业对器件长期可靠性、批次一致性的要求愈发严苛，对界面扩散、镀层结构、杂质管控的量化需求也将持续增长。凭借射频光源的非导体适配能力、稳定的定量表现与成熟的工业级设计，SPECTRUMA GDA系列射频辉光放电光谱仪在MLCC产业链的应用场景将进一步拓展，成为高端MLCC材料研发与质量管控的重要支撑工具。
