厚膜混合集成电路具有设计灵活、工艺简便、成本低廉等特点，特别适合多品种、小批量生产。其电气性能优异，可耐受较高电压、较大功率与电流；厚膜微波集成电路工作频率可达 4GHz 以上，广泛适用于各类电路，尤其适用于消费电子与工业电子中的模拟电路。搭载厚膜网络的基片，已作为微型印制线路板得到广泛应用。

片式电阻是厚膜电路的核心功能元器件，其电阻浆料由导电相、玻璃相、添加剂及有机载体组成，方阻范围覆盖 0.1Ω–10MΩ，产品种类多、工艺复杂度高。但高阻值片式电阻浆料存在明显短板：阻值分布分散，导致产品良率偏低、生产成本上升，主要原因是浆料分散不均匀。

为解决该技术问题，本文提出采用TRILOS 三辊机对高阻值片式电阻浆料进行均匀分散的方法。三辊机通过压力与剪切力克服浆料内聚力，实现浆料的高效粉碎与均匀分散。

核心加工设备

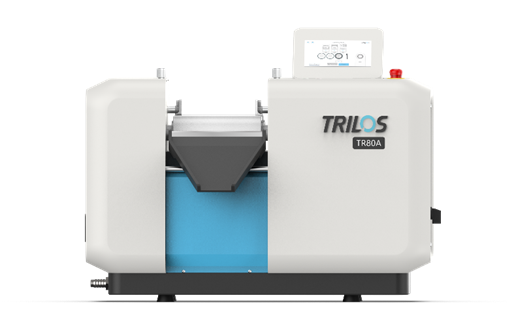

TRILOS TR80A 电子控制型三辊机（氧化锆辊筒 + 合金钢刮刀）

TRILOS TR80A 三辊机为实验室型三辊机中配型号，处理量覆盖 0.02~20L/h，可无缝衔接实验室小试与中小规模试产环节，实现工艺研发到量产的平稳过渡。设备采用紧凑化创意设计，适配实验室桌面安置，空间利用率高；搭载全触控工业控制屏，打造友好人机交互界面，独有在线间隙修正、配方菜单功能，实现交互式精准操作，大幅降低操作门槛，提升设备使用便捷性。

高阻值片式电阻浆料标准化制备工艺

1. 称取多孔二氧化钌 - 二氧化铈微球复合材料 16g、玻璃粉 41g、五氧化二铌 1.5g、二氧化钛 1.5g，共振混合 30min，完成粉料均匀预混；

2. 将上述预混粉料加入 40g 有机载体，经玻璃棒搅拌均匀后静置浸润 1h 以上，保证粉料与载体充分融合；

3. 采用 TRILOS TR80A 三辊机进行辊轧处理，精准控制浆料细度≤5μm；设备运行全程无漏料、出料均匀，辊子平行度优异，使用后无跑位现象，保障工艺稳定性；

4. 对辊轧后浆料依次进行丝网印刷、流平处理，烘干后进行网带式烧结，制得片式电阻成品。

应用效果

经用户检测，采用 TRILOS TR80A 三辊机分散制备的片式电阻浆料的分散均匀性得到显著改善，成品阻值标准差大幅降低、阻值分布高度集中，从工艺源头有效提升产品生产良率，降低企业综合生产成本。

品牌简介

TRILOS（泰洛思）作为专业的精密设备制造商，始终以客户满意为核心目标，深度融合先进工艺技术与客户实际生产需求，打造高适配性优质设备。其产品已在美国、中国、欧洲、韩国、日本、中国台湾等多个国家和地区广泛应用，为各行业客户提供专业、高效的均质分散解决方案。

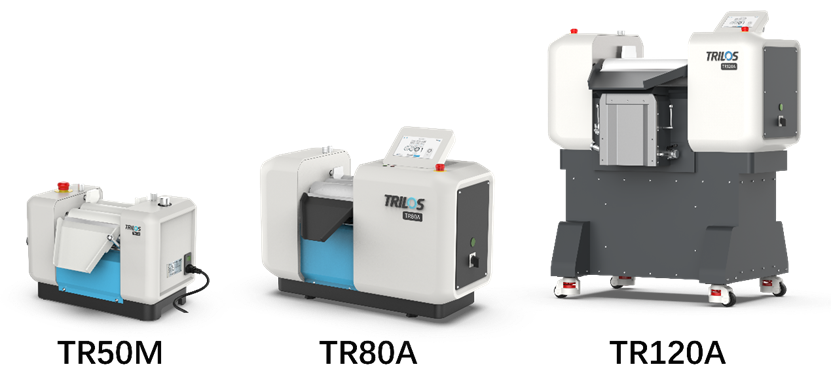

TRILOS 物联网智能三辊机核心技术优势

1. 一次循环加工即可实现物料高效均质化与分散，有效减小颗粒粒径、打破颗粒团聚，制备的均质化浆料为后续工艺加工奠定坚实基础；

2. 支持触摸屏精准调节各辊间距离，确保辊子平行度稳定；刮刀插口采用弹性张紧设计，实现刮刀恒压作业，全程无需二次调节，保障工艺一致性；

3. 辊筒、刮刀支持多材质定制选型，覆盖不锈钢、氧化铝、碳化硅、氧化锆等材质，可适配不同行业、不同特性物料的加工需求；

4. 配备完善的安全防护装置，全方位保障操作人员作业安全；设备结构设计合理化，可实现快速简易清洗，提升生产作业效率；

5. 搭载物联网智能化解决方案，解决传统设备数据无法量化分析、易丢失、设备独立无联管等行业痛点，支持设备运行数据全程记录、备份与专业分析，可实现操作人员权限精细化分配与管理，为加工工艺参数优化、产品设计开发提供精准数据支撑；智能物联平台可兼容混料机、上料机、均质机等各类生产设备，同时可接入在线粘度计、在线粒度仪、在线近红外分析仪等检测仪器，实现生产 - 检测全流程实时监控，打造智能化工艺体系。
